安保集成管理系统(全样本)
安保集成管理系统设计方案
第一章 安全保卫系统综述
园区的安全保卫系统建设包括视频监控、周界防范、出入口管理、门禁控制、要害部位防盗报警、综合管理平台等系统,需要单独铺设一套安防网络布线,采用独立的路由、线槽和管路,如果应用全数字视频系统,建议单独架设一套视频网络布线。
需要设置安防机房,用于园区内安保系统的存储管理;设置安保授权管理办公室负责人员卡证和车辆卡证的制作、授权管理;设置保安部门值班室,负责保安部门日常工作,为安保系统分控中心;设立数据处理中心,用于各类数据管理、统计。

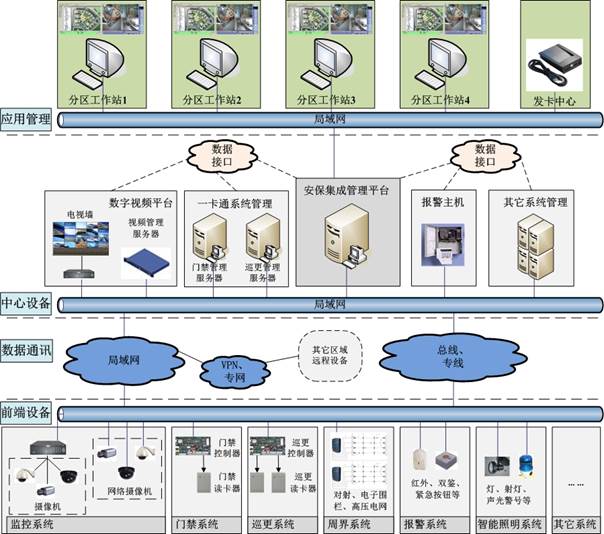

系统框架图如下:
1.1 设计要求
l 先进实用: 在本系统的设计中,首先对综合安防系统实用性和易于操作性,易于管理和维护,易于用户掌握和学习使用。采用技术成熟的数字监控技术和设备及通信技术,同时要考虑对现有设备和资源的充分利用,保护原有的投资;
l 智能化:在本监控系统中采用的产品和系统必须具有智能特征:自主编程、记忆功能,前端设计与系统必须有良好而且可靠的通讯能力和故障自动检测、报警功能。
l 多媒体化:采用的产品和系统,还必须应用计算机多媒体技术,具有良好的人机界面,使操作员能方便地学习和操作系统完成监控任务。
l 网络化:在计算机网络技术高度发展和广为应用的今天,设计完成的综合安防系统数字监控系统中采用的产品和系统,我们充分应用了计算机网络技术,而不是提倡采用非网络技术应用产品,因为他们在新的世纪中将很快被淘汰。所谓实用是指要求所采用的产品和技术经过了市场的考验,能满足目前办公室综合安防系统的需要,而无华而不实之嫌。
l 集成化:各子系统之间存在一定程度的关联,且某些子系统还存在一定程度上的集成,所以,要求各个子系统必须使用标准化的,或具有开放性的接口和协议,以使各个子系统之间可以实现互联互通,达到信息资源共享的目的,同时也保证在子系统进行更替时不会出现障碍。
l 良好的操作性:系统的前端产品和系统软件均有良好的学习性和操作性。特别是操作性,应使一般缺少专业监控知识的操作人员,在略通电脑操作的情况下通过培训掌握系统的操作要领,达到能完成值班任务的操作水平。
l 系统运行可靠:系统的运行要求可靠。嵌入式操作系统的配置、前端设备的配置要都仔细考虑到设置数据的方便保存和快速恢复。
l 保存和恢复设置方便:在实际运行中,即使系统的故障率非常底,也会因为各种意想不到的原因而出现问题。所以在系统设计时,要考虑到设置数据的方便保存和快速恢复。
l 升级维护??即使是最先进的系统,也有随时间的推移而落后的可能。在系统设计中,我们选取用产品和系统时,应充分考虑系统的升级和维护问题。
1.2 系统重点要求
? 综合安防管理系统:实现对视频监控、门禁系统、入侵报警、火灾报警等系统集中控制,统一调度使用,实现各个子系统之间的联动操作。当发生报警时,可切换调用视频,可任意联动其他设备,如警灯、警号,同时可在客户端产生报警提示,报警画面可自动显示。
? 视频监控系统:整个视频监控系统建设采用全数字化系统,采用以网络数字信号为主,通过接入层交换机对前端设备进行集中,通过接入层交换机将所有前端设备汇入核心层交换机,同时与控制平台进行连接。在电梯前厅、消防楼出入口、通道、地下停车场等公共区域实现无盲区覆盖。
? 周界防护系统:采用电子围栏或红外对射等方式实现周界防护。
? 门禁系统:门禁系统是一卡通系统的重要组成部分,同时也是安全防范防范系统的一个核心子系统。在园区内设置适当的控制区域,限制人员出入。
? 重点部门防盗报警系统:重要房间的报警系统接入安保中心,实现与视频监控系统的联动。
? 出入口管理系统:系统实现对内部办公人员和授权车辆的验证管理、来访人员和车辆的登记和查验管理。
? 巡更系统:在线式巡更系统,可实现人员定期、不定期园区内巡逻,保护园区内安全,应对突发事件;当巡更事件发生时(正常、退到、未到等),可联动监控系统,确认巡更员位置、身份。
? 火灾报警系统:通过各区域火警按钮、烟感、温感等探测器,检测火灾发生,火警发生时,可联动视频监控系统,同时联动门禁系统把相关紧急通道门禁门打开。
? 对讲指挥系统:发生异常时,中心呼叫前端或前端呼叫中心,都能联动录音系统,并保存到数据中心。
第二章 系统说明
2.1 监控系统:
园区的视频监控系统必须实现办公楼周界、室外公共区域、室内公共区域和重点部位的无盲区监控和数字化图像采集、传输与存储,需要在制高点、周界院墙、主要路口、大楼出入口、各层通道和垂直交通出入口、电梯前室和轿厢、停车场、重点要害部位、重要机房等区域设置视频监控摄像头,摄像头信号统一送到安防机房。具体需求如下:
n 公共区域无盲区全覆盖,重点防护对象包括园区、办公楼主要出入口、主要通道、电梯轿厢、楼梯前室、重点部位等。
n 数字视频监控系统采用全数字化构架和网络化管理(TCP/IP协议),前端采用全数字化高清网络监控摄像机的形式,全部音视频数据流和控制信号都通过数字化的局域网进行传输,有利于下一步在此基础上实施模式识别、自动跟踪、分区管理、火灾预警等先进技防措施,提高市委机关智能安防监控能力;
n 摄像头采用数字高清摄像头(720P以上),系统采用集中存储方式,前端摄像机视频信号通过网线(六类非屏蔽双绞线、不超过有效传输距离100M)传输至各楼座的接入层交换机,再由12芯多模光纤传输至安防机房的核心交换机。视频图像存储要求:图像压缩格式:H.264;图像分辨率:720P(1280x720);图像压缩比:10%;图像帧速度: 25FPS;平均码流:3.5Mbps;录像方式:连续方式录像;图像保存时间30天以上。
n 在周界设置定点和动点摄像机相结合的方式进行实时监控,并且可以与周界防范报警系统联动;在院区通道和公共区域设置彩色转黑白枪式摄像机和高速球型摄像机,设计定点与动点相结合的监控方式,形成立体的安全防范形式;在办公楼内的公共走道、主要出入口、电梯前室、重点部位设置半球型摄像机;在停车场设置高速球型摄像机,对停车场进行监控;在办公楼顶层设置高速球型摄像机,对院内进行整体监控。
n 在地下三层安防机房配置存储服务器、管理服务器、网络设备、存储设备等,对办公楼内监控图像进行存储、管理。
n 在一层监控中心配置液晶监视器和DID拼接大屏(3X4)组成监视电视墙和相应的管理软硬件平台(管理服务器、高清解码器、液晶监视器等),24小时实时监控建筑设施内的走廊、通道、电梯、大厅、出入口的情况,以便及时掌握现场实时情况,可编组轮巡所有视频监控点;随时、方便地监视选定的视频图像、语音对讲、报警等;能将远程数字监控、远程报警以及相关联动有机的结合起来。图像实时监控和周界报警系统等实现联动,配合市委保安人员,重点实现安保自动化、智能化。
n 考虑到系统的稳定性和将来的维护便利,系统的网络架构共分2层,接入层和核心层。接入层交换机:负责接入每一楼层摄像机,进行传输数据,采用高清的网络摄像机,数据量比较大,为保证图像传输的实时性和可靠性,需要各个楼层的交换机为每个前端摄像机提供一个单独的百兆网络接口,摄像机和交换机之间用六类网线进行连接,电梯专用网络摄像机的连接线,采用电梯专用线缆进行传输。考虑冗余以及将来扩容的问题,在网络系统设计时,保留20%的冗余。核心层交换机:负责接入所有楼层的交换机数据,进行传输数据和管理,每个楼层的接入交换机通过光纤将数据汇总到安防机房的核心交换机。在一层监控中心设置交换机、解码器,将传输至监控中心的视频信号解码并且在电视墙高清显示,实现对监控区域的实时监看,达到轮巡、任意切换、组合、分割画面。
2.1.1 视频监控点位
序号 | 位置 | 楼层 | 室内半球 | 室内彩转黑枪机 | 室内彩色枪机 | 室内快球 | 室外快球 | 室外枪机 | 电梯摄像机 |
1 | |||||||||
2.1.2 技术参数要求
略
2.1.3 视频通讯网络
略
2.1.4 视频监控平台软件
略
2.2 门禁系统
门禁点主要设置在出入口、办公室门口等处,并与视频监控系统、入侵报警系统融为一体,交互联动、有机协调,形成一个纵深多层次、全方位的安全防范系统,以便对办公楼的重点部位安全的集中管理与监控成为一个能够统一指挥、统一调度、统一处警。
门禁管理采用IC/ID一卡通技术,实现门禁等一卡通管理,并和停车场系统、在线巡更系统、访客系统实现一卡通用。
整个门禁系统网络共分为三级结构:第一级是智能卡中央存储及系统管理层,包括核心的中央服务器系统、集成平台、各系统管理工作站,采用TCP/IP网络连接方式;第二级是控制层,主要设备为门禁控制器,同样采用TCP/IP协议;第三级结构是现场终端设备组成的执行层,包括读卡器、电锁、出门按钮等,由控制电缆联接。
门禁系统由控制主机、控制器、感应式读卡器和电锁组成,读卡方式属非接触读卡方式,持卡人只要将卡在读卡器感应范围内晃动一次,读卡器就能感应到有卡并将卡中的信息发送到主机,主机进行检查卡合法性,然后决定是否进行开门动作。整个过程只要在有效的刷卡范围内均可实现门禁管理功能。感应卡不易被复制、安全可靠、寿命长(非接触读卡方式使卡的机械磨损减少到零)。并通过通信网络与电脑进行实时监控(可由电脑发指令开/关所有门,并可实时查看所有门的状态)、数据处理、查询、报表输出等。门禁系统的全部数据集中存放在中心服务器中。
1、总体要求 | 1) 同时支持ID卡和IC卡;系统提供OPC开发接口,可与其他系统如周界防范、视频监视、报警系统、火警消防系统的联动。 |
2、门禁控制 | 1) 控制所有出入通道控制点的电锁开/关,实行授权安全管理。 2) 系统自动识别进出人员身份,防止外来人员的闯入。 3) 全部采用非接触读卡识别方式,系统使用者持有效卡才可以在授权的范围内进出。 4) 系统可探测到异常开门情况,具有报警功能。 |
3、编程管理 | 有编程权限的管理人员可通过监控终端和管理主机对所发感应卡设定限、取消和重置使用,并可设置门锁的方式。在发生意外时,可由中央控制室控制部分或全部门锁的开闭。 |
4、卡及持卡人管理 | 1) 总控中心统一发卡并授权。 2) 可以设定卡的生效和截止日期 |
5、具有批添加和批删除卡,以及卡查询功能 | 1) 总控中心发行授权后的IC卡,作为电子钥匙,在卡接近读卡器前,读卡器内指示灯由红变绿, 门锁便自动打开。同时控制器记录开门的日期、时间及持卡人姓名等。 2) 在线监控和报警功能 3) 所有人员都可单独设置其出入通道控制等级,对可进出的区域和时间进行控制。有人员进出时,可在监控电脑看到持卡人的照片及刷卡人的图像,安保人员据此核实是否持本人的卡片。 4) 门状态的检测及报警输入具有防破坏的能力(如:剪线、短路、并接、串接等手段破坏正常状态指示) 5) 在线跟踪统计,显示任意区域的持卡人进入记录,在紧急情况时可提供准确的现场人员资料。 |
6、数据和事件记录查询及生成报表 | 1) 系统能详细记录开门的时间、进出人员的卡号、姓名、隶属部门、职务等资料,协助管理人员查询工作。 2) 各门禁控制器可脱机工作,脱机状态下,具有存储不少于5000条事件的能力。 |
7、设备管理模块: | 用于管理一卡通的所有设备,包括主机、控制设备等等,负责设置其各种通讯参数,包括主机号、串号口,波特率等; |
8、发卡授权管理子系统 | 在一卡通实施的范围内进行各类授权操作,支持分级权限管理; |
9、门禁管理子系统: | 1) 一卡通管理系统通过网络连接的方式和一卡通主机相连接并采集数据。 2) 门禁接口软件支持门禁系统管理支持对门禁系统的事件的分析,协议的解析,管理和协同控制,联动视频系统,音频系统,I/O输入输出系统之间的联动控制,支持对于门禁点位的信号分析,门禁系统的消息的自动分析和与其他系统之间的消息传递与联动协调; 3) 系统可以支持以下门禁系统管理和服务:门禁子系统可支持门禁系统状态消息中文解析;门禁子系统可支持门禁子系统状态地址中文解析 |
2.2.1 门禁系统点位
序号 | 位置 | 楼层 | 4门控制器 | 双门控制器 | 读卡器 | 闭门器 | 磁力锁 | 出门按钮 |
1 | ||||||||
2.2.2 门禁设备配置
2.2.3 门禁管理平台
a) 系统用户卡容量和授权管理功能
系统对用户卡容量无限制;
对持卡人出入时段及出入门区进行授权,有三种授权方式(包括全体授权、部门授权、个人授权)。
进出门的人员:对每个通道设置哪些人可以进出,哪些人不能进出;
进出门的方式:对可以进出该通道的人进行进出方式的授权;
进出门的时段:设置可以该通道的人在什么时间范围内可以进出。
b) 系统设备记录存储能力
门禁系统设备应具有较强的记录存储能力,控制器采用工业级ARM微处理器、铁电存储器,具备掉电不丢失数据、没有读写次数限制,并且对每一个门禁点可保存10万个以上用户卡和1万条以上事件记录。
c) 独立稳定工作能力
门禁设备具有较高的独立稳定工作能力,具备网络故障自动提示功能和硬件故障可视化功能,自动独立工作功能,并且可对每次进出数据自动保存。
d) 监控功能
管理主机可遥控所有门禁点电锁的开/关,可实时监看刷卡人的相片和相关信息,通过电子地图和电子表格的方式可实时显示所有门禁点的开关状态和通讯状态,可详细记录每次开关门的时间、日期、卡号、姓名、部门等资料。系统可根据用户规模和重要性,当门禁事件发生时,在后台的监控室电脑上在<1S的时间内可接受到该信息,同时可将该信息送到集成系统接口供其他系统使用。
e) 报警联动功能
门禁系统可在软件级和硬件级与消防、安防系统联动或集成,出现异常情况或触发报警时,系统可以实时通过声音、图像的形式在报警中心体现出来;当发生火灾或其它事故时,能通过消防联动信号使相应的通道无条件开门或关门。
f) 报表功能
系统可生成段阶性统计报表(如:日统计、周统计、月统计、季度统计、年统计),报表数据均可输出成各种文档格式,供其它系统使用。
g) 实时查询功能
系统可实时显示各种事件的记录(包括:按钮开门、遥控开门、遥控关门、非法开门、消防开门、消防报警、防盗报警、门状态、刷卡记录等等)。方便实时查询。
h) 操作员管理功能
系统具备多级操作人员体制(如:超级管理员、系统工程师、一般人员等级别),不同级别的操作员具有不同登录密码及使用权限。
i) 设备地址锁定功能
系统采用独特的IP地址锁定功能,通过软件可直接修改现场设备IP地址,系统投入使用后可将所有设备的IP地址锁定,有效阻止网络破坏和攻击,充分保障系统的安全
j) 运行时间组
根据预先设定权限时间组的规则可以将用户的开门权限定义到以半小时为单位的时间组内自动启动或取消各种功能。在某个时间段启动或取消首卡开门功能(在设定的有效时间段内任何一张合法卡片刷卡开门后,门会一直保持开启状态,过了设定时间后自动恢复正常的开关门工作状态,对于把门禁机既用于考勤机的时候非常有用);系统还能利用时间段来进行自动设防和撤防。
k) 各种定时任务功能
1)自动定时常开
某些对外办公场合例如办公大厅,要求白天上班时间门打开,外面来办事的人员可以自由出入,晚上下班后,要求本单位人员刷卡才允许进出,不允许外来人员进入。
2)首卡自动定时常开
某些对外办公场合例如办公大厅,要求白天上班时间当有人第一次合法刷卡开门后门自动常开,外面来办事的人员可以自由出入,晚上下班后,取消自动常开门,要求本单位人员刷卡才允许进出,不允许外来人员进入。
l) 多种方式开门功能
门禁系统可兼容“刷卡”、“刷卡+密码”、“密码”、或“指纹”等多种控制组态,门禁系统具备首卡开门、双卡开门、双门互锁、远程开门的功能(方便高保安的地方使用)。
m) 电子地图
可实时监控某个区域中各门的进出情况
n) 各种报警功能
1)消防报警及联动输出功能
如果用户要求门在非法闯入、门长时间没有关闭、该门被人胁迫打开、非法卡刷卡等情况下,在中央总控制台 能获得报警信息,以便马上采取行动。或者要求消防信号来时,门联动打开等。
2)非法闯入报警
或强行开门报警,即没有通过合法方式(刷卡、按钮等)强行开门或者破门而入。系统软件监控界面会用红色的提示该报警信息的时间和位置,并驱动电脑音箱提醒值班人员注意。
3)门长时间未关闭报警
门被合法打开超过一定时间(系统默认25秒,可自定义)没关,系统软件监控界面会用红色的提示该报警信息的时间和位置,并驱动电脑音箱提醒值班人员注意。
4)胁迫报警
当工作人员被人胁迫要求打开门的时候,工作人员可以在密码键盘上输入胁迫密码,门被打开,可防止工作人员的人身不会受到的伤害,而总控制中心的软件监控界面上已经显示出该地点有被胁迫开门的报警信息,并采取措施。同时在控制中心的电脑音箱会发出报警声音,提醒值班工作人员及时注意。
5)非法卡刷卡报警
又称无效卡刷卡报警。即有人用未授权的卡试图刷卡,系统会在监控软件界面予以红色提示报警,并驱动计算机音箱,以提醒值班人员注意。如果需要现场驱动警笛或者红绿灯提示,可以启动联动输出功能。
2.2.4 技术参数要求
? 强大的个性化的出入管理权限管理:15个个性化的时间组,1个自动常开门时间组可以定义某个人星期几、几点到几点可以进入某几个门。可以快捷地启用挂失或者使用某张卡或者一批卡。可以设置定时常开时间。
? 完善的人性化的功能设计:单向刷卡/双向刷卡/密码/卡+密码的控制方式、胁迫密码报警、双门互锁、双卡开门、首卡开门,视频监控及各种联动输出报警等;软件的易操作性
? 实时监控及远程控制功能:可以实时监控所有门状态、进出情况及报警情况,实时显示人事资料和照片。可以在线远程开门,强制门状态为常开或常闭,调节开门延时时间。
? 海量存储和防掉电保护数据结构:可以脱机存储10万张注册卡管理权限,10万条存储记录。采用铁电存储芯片组,停电后数据永不丢失。
? 局域网自适应TCP/IP通讯协议:具备通讯检测,不会因为局部的通讯故障影响系统的通讯质量,胜任大规模联网门禁工程。
? 防雷击防浪涌抗静电防错接电路设计:通过国际标准防感应雷400ov 连续50 次放电测试,通过EMI (电磁干扰)及电气性能质量检测。
? 良好的兼容性和易扩展性:读卡器与控制期间采用国际标准的Wiegand协议,可兼容所有支持此标准的EM、ID、MIFARE等系列卡及读卡器,系统可方便地扩展为门禁、考勤、消费“一卡通”使用
? 门控制器参数:
读卡器输入格式 | Wiegand 26 、32、34、37、40(兼容该协议下的一切读卡器) | ||
可接读卡器数量 | 2个 | 4个 | 8个 |
可控制门输出 | 2组 | 4组 | 8组 |
消防信号输入 | 2组 | 4组 | 8组 |
辅助输出 | 2组 | 4组 | 8组 |
读卡器撬报警输入 | 2组 | 4组 | 8组 |
读卡器LED灯光控制 | 2组 | 4组 | 8组 |
报警输出控制 | 2组 | 4组 | 8组 |
区域不防输入 | 1组 | 1组 | 1 |
输出继电器负载电流 | 7A | ||
开门延时时间 | 1-255 秒可调 | ||
最大联网数 | 以太网不限制 | ||
运行环境 | -35至 65摄氏度 10-90%RH,无冷凝 | ||
信号输出通讯格式和波特率 | 10M | ||
用户注册卡数量 | 10万张卡 | ||
记录脱机存储数量 | 1万条记录 | ||
数据保存时间 | 铁电存储设计,永不丢失。 | ||
读卡器到控制器最大联机距离 | 100米 , 建议80米内。 | ||
控制器到网络交换机最大联机距离 | 100米 | ||
门长时间未关闭 非法闯入 胁迫 报警功能 | 有 | 有 | 有 |
强制门状态为常开或者常闭功能 | 有 | 有 | 有 |
远程开门功能 | 有 | 有 | 有 |
互锁功能 | 有 | 有 | 有 |
多卡同时验证后开门功能 | 有 | 有 | 有 |
定时常开门功能 | 有 | 有 | 有 |
外接密码键盘功能 | 有 | 有 | 有 |
外接指纹读卡器密码键盘功能 | 有 | 有 | 有 |
2.3 室内防盗报警系统
在室内关键位置,例如财务室、仓库、档案室、重点办公室等位置,安装紧急按钮、门窗磁、红外(双鉴)、振动、声强等探测器,实现突发事件时通过紧急按钮通知保安中心,非法进入房间时通过门窗磁、红外(双鉴)、振动、声强等探测器测试到异常通知保安中心。
2.3.1 报警系统点位
序 号 | 位 置 | 楼 层 | 网络 模块 | 报警 主机 | 2防区 扩展模块 | 8防区 扩展模块 | 紧急 按钮 | 门窗 磁 | 被动 红外 | 红外微 波双鉴 | 震动 | 声强 |
2.3.2 报警系统结构
防盗报警系统是安全防范系统的重要组成部分,主要包括报警探测器、传输设备、报警控制主机、警号等设备组成。
防盗报警系统是通过前端的探测器来识别非法人员的闯入的,这些探测器包括双鉴探测器、门窗磁等;也可以将紧急求救按钮接入该系统,实现人员的紧急求救。
根据安全防范的管理要求和环境条件,报警系统选用传统总线方式,可通过网络传输到机房中心,所有前端探头,包括双鉴探测器、报警按钮通过地址模块接入总线,被报警主机管理。
可设置多台报警主机及多台接警键盘完成报警系统的主要功能,即报警系统设置、前端探测问题显示、接处警功能。
报警主机配置网络模块可以接入网络,集成管理平台可管理报警主机,可以通过集成管理平台软件实现报警键盘同样的布撤防等功能。
系统可采用集中供电方式。中控室设置一台可以供报警系统所有设备断电后8小时正常工作的UPS后备电源。
2.3.3 报警系统功能
l 布防、撤防命令:可由用户手动或按事件表自动对系统各报警点进行布防/撤防等操作,并记录操作时间和操作人。
l 报警响应:管理主机上能区分、显示、记录每一次报警发生的地点、时间。
l 事件结束后由监控中心报警管理计算机和报警控制主机解除系统报警,包括解除警号及联动照明灯的工作。
l 报警主机能在与中心管理平台通信不畅乃至中断时独立正常工作,并能存储250个事件记录,当通信恢复后立即将事件记录传给报警接收控制主机记录。
l 报警事件的记录数据不能进行修改,数据的删除必须由高级别管理员做了数据异地备份后才能进行。
l 具有报警事件记录功能,报警控制主机的报警事件记录包括:报警时间、地点、编号、报警结束时间、报警控制器复位时间。
l 当有联动发生时,在监控子系统的通信控制器和视频矩阵控制单元中均应有记录,记录包括:报警时间、地点、编号、报警结束时间、报警控制器复位时间、联动编号及名称、联动动作。
l 报警事件结束后由值班人员填写处理过程、措施、结束后进行报警复位并将值班人员填写的内容添加到报警记录中存储,报警复位后包括联动的子系统在内的全系统自动复位。
l 历史文档存储及操作能力:能在线记录及显示运行记录,并对运行记录进行存储,可由用户对历史文档按照时间顺序、防区地址、时间性质等不同类型进行检索,检索结果能生成报表文件进行打印。
l 报警联动功能:自动调用位于该报警点附近的摄像机(可以多个)转到该点监视;在保安监控中心和与该事件业务管理相关的控制室(或管理控制中心)的报警监视器和多媒体工作站上显示该点图像;同时发出报警提示音;在多媒体工作站上显示该报警点在电子地图上的位置,地图上的报警点图标闪烁;在多媒体工作站上显示该报警点的相关信息(报警地名称、报警点编号、报警种类)和相应的控制操作与处理措施。
2.3.4 技术参数指标
2.4 停车场管理系统(及访客系统)
为了切实保障园区内人员日常办公的正常进行以及人身和财产的安全,防止外来人员随意进入内部区域,需要在各出入口,配置出停车场管理系统及访客系统,达到对出入口多级控制和人员集中管理的目的。
出入口管理系统包括停车场管理子系统和访客系统。停车场管理子系统实现对办公楼车辆出入的管理,停车场管理子系统用于内部人员的验证管理和来访人员的登记和验证管理。
在各出入口岗亭位各设置与门禁系统通用的控制器,对出入人员和车辆实施验证管理。
n 内部人员:持卡人员在读卡机上刷卡时,读卡器读出卡上的卡号,并从数据库中调出该卡合法持卡人的图像资料供警卫鉴别身份;多人员同时出入时,分屏显示。本单位内人员忘带证件,可由安保人员监控下通过指纹机读取指纹,系统自动调出合法信息,确认是其本人,才可以让他通过;同时可发给临时通行卡,授权1-24小时的本人临时使用权限。
n 临时访客:临时访客在传达室办理访客登记手续后,凭访客卡验证通过。
n 内部车辆:内部车辆发放RFID电子标签,并固定在车辆前挡风玻璃上或车辆前部其它部位,能远距离识别保证不停车通行;卡片存储数据信息,防揭型设计,防止被盗;自动识别电子标签,在系统内进行合法性认证(比如:中心是否授权、是否属于有效期内),同时查验机显示查验车辆全部信息、发卡时车辆照片及通信状态供门卫进行图像(车牌)识别和比对。
n 临时访客车辆:临时访客在预约后或传达室办理访客车辆登记(车牌)手续后,车辆进入西时系统自动识别车牌信息,在系统内进行合法性认证(比如:访客登记中心是否授权、是否属于有效期内),同时查验机显示供门卫进行图像(车牌)识别和比对。
2.4.1 访客管理
访客系统充分利用现代化信息技术,真正做到人员、证件、照片三者统一。实现“进门登记、出门登记、人像对应、随身物品登记、分级授权管理、历史记录查询、流量分析统计、报表汇总”等功能。使用该系统后,通过人防和技防相结合,重点加强单位来访宾客有序管理,提升单位门卫工作效率、服务品质和单位形象。
系统功能
n 访客登记信息:二代证读卡器读取访客第二代身份证,自动输入访客信息。
n 会议来访客人:会议主办单位可提交会议通知给传达室,参会者可凭会议通知单及个人证件办理进楼卡,免去被访确认环节。
n 预登记访客:对来电来函进行预约的访客,可以进行预登记。预登记信息只是一些简单的访客姓名、单位、地址等。当访客来到时,可以直接调用该预登记信息,再配以一定的操作,签发给其访客卡。当访客取消预约的时候可以对其信息进行删除。
n 有来访历史访客登记:系统可自动调出来访客人的档案,免去证件扫描录入时间,加速登记。
n 证件自动识别:访客管理系统支持外接专用证件扫描仪,直接通过按钮操作实行对访客有效证件的扫描,作为访客相关的图像信息,在管理系统中可以直接查看。
n 访客头像抓拍:访客管理系统支持外接摄像头,通过按钮操作对访客进行头像抓拍,作为访客相关的图像信息,在系统内可以直接查看。
n 访问时间和区域信息:访客需提供被访人员的姓名和预期访问时间。
n 访客卡续时:访客预期访问时间不够,可以要求工作人员对其进行续时操作。
n 访客签离:访客离开,工作人员通过系统内的“签离”按钮对其进行刷卡确认身份签离,并收回其所持有的访客卡。
n 丢卡异常处理:访客丢失其持有的卡,在确认情况属实的情况下,工作人员可以对其进行“丢卡”操作,完成访客的签离以及对应卡的注销。
n 访客信息查询:卡信息查询通过读卡操作可以方便的获取卡上信息。
n 在途卡:当前尚未离开、退卡的情况
n 访客的登记流水:通过对某访客的登记流水查询得到访客登记和签离操作人员的信息和其被访人员的信息。可以通过限定访客姓名或访问时间范围进行查询。
n 当前访客信息查询:可以对当前登记的访客信息进行查询。可以选择只查询当前在楼内的访客信息或者限定访客的姓名等信息条件进行查询。
n 历史访客信息查询:对某时间段内所有的访客信息进行查询,只有基本信息,不含图像信息。可以通过限定访客姓名、证件等相关信息条件进行查询。
2.4.2 车辆出入管理
系统组成
l 车辆出入管理系统由入口控制、出口控制、管理中心、车牌识别等几大部分构成。
l 车牌自动识别一体机(含摄像机、镜头、护罩、支架、辅助光源、车牌识别嵌入式软件)、RFID远距离读卡器、出入口控制器、管理软件等组成。
系统功能
l 内部车辆发放RFID电子标签,并固定在车辆前挡风玻璃上或车辆前部其它部位,能远距离识别保证不停车通行;卡片存储数据信息,防揭型设计,防止被盗。
l 当车辆进入出入口通道时,自动识别电子标签,在系统内进行合法性认证(比如:中心是否授权、是否属于有效期内),同时电脑显示查验车辆全部信息、发卡时车辆照片及通信状态供门卫进行图像(车牌)识别和比对。为防止网络中断或其他状况的出现影响正常使用的情况,所有信息除了在服务器上留存外,读卡器自身也具有信息存储能力。存储信息包括人员信息库、照片库、访客信息库、查验记录等。读卡器与服务器定时同步相关信息。
l 如果车辆无合法登记RFID电子标签,或超过有效期,或与登记车辆不符,门卫需及时制止车辆出入,按相应的管理规定予以处理。
2.4.3 停车场及访客系统设备配置
序号 | 位置 | 道闸 | 门控制器 | 读卡器 | 车牌自动识别一体机 | 出入口控制器 | RFID远距离读卡器 |
2.5 周界防范系统
园区的周界防范采用四光束红外对射报警及周界智能照明系统,结合视频监控,实现全天候、立体化、联动的周界安防系统。周界设计使用双总线驱动报警主机,周界距离可达2.4KM,满足周界系统距离长的需求。
2.5.1 红外对射及总线报警系统
通过四光束红外对射、管理平台建立全天候立体周界防范系统,能够适应雨、雪、雾等各种恶劣天气,能有效防止对小动物、落叶等情况的误报,经过探测器本身的机能、智能控制芯片和集中平台软件三重滤除,最大限度的杜绝漏报、消除误报。
2.5.2 周界智能照明
在园区周界设置LED智能照明系统,适应雨雾、风沙等恶劣天气。在保安中心设置周界照明控制中心,实现对照明系统的光控、时控、定时和手动开关控制等多种集中控制;要能够实现与报警设备的联动功能。报警辅助照明在发生报警时自动联动开启
2.5.3 周界防范系统点位
序号 | 位置 | 网络模块 | 报警主机 | 2防区扩展模块 | 4光束对射 | LED灯 | LED探照灯 |
2.5.4 技术参数要求
2.6 巡更系统
一个完整的巡更系统是由设备和软件两部份组成的,巡更硬件包括:巡更控制器、巡更读卡器、IC卡、管理电脑、打印机等。软件则是在硬件基础上,根据客户的标准功能应用而开发,从而形成一个完整、功能强大的系统。
l 能对指定的巡更线路进行巡更。
l 巡更管理中心能实时了解到巡更数据,实时监控巡更状态是否正常。
l 管理中心软件可对巡检到的信息进行统计分析和生成巡更报表。
l 系统可对采集回来的数据进行整理、存档,自动生成分类记录、报表、并打印。
l 与视频系统联动,联动摄像机实时跟随巡更人员。
2.6.1 巡更系统管理
事先设定好合适的巡更读感器,作为巡更信息采集点。同时,设计好合适的巡更路线,规定保安人员必须在哪年哪月几时几分到达哪个巡检点。
系统正常运作时,保安人员沿指定线路持非接触式手持机巡更,在巡检点,保安人员只需将巡更卡在读卡器的读感距离内轻晃一下,系统即可将巡检员姓名、巡检点的卡号、巡检时间、巡检地点等内容送到巡更系统管理电脑。系统管理中心通过对当班所有巡更数据信息的汇总与分析,自动生成保安巡更报表。
2.6.2 系统点位
序号 | 位置 | 双门控制器 | 读卡器 |
1 |
2.6.3 技术参数要求
2.7 安保集成管理平台
2.7.1 系统总体要求
依托园区整体安防网络基础,使得各独立区域部分的安保管理者能够根据各自管辖的权限实时了解到园区内的各类动态信息,同时也能够将独立管理区域的管理信息进行汇总,使管理者及时了解院区的整体运行情况;
同时,综合集成管理系统要为其他系统建设预留接口,使分期建设的项目之间能够信息共享,避免分期分批建设的项目各自形成信息孤岛,出现脱节或冲突的情况。
2.7.2 系统集成范围
智能化综合集成管理系统所需集成的智能化系统主要包括:
? 数字化视频监控系统
? 停车场管理系统(及访客系统)
? 门禁管理系统
? 防盗报警系统
? 周界防范系统
? 巡更系统
? 火警系统
? 对讲指挥系统
安保集成平台是园区综合管理系统平台,管理园区的各个子系统,如报警、门禁、视频等子系统,并对各子系统进行相应的控制和联动。广泛的支持各子系统的主流厂家,具有灵活的集成接口。集成控制平台以计算机网络为基础、软件为核心,根据智能化系统工程工作原理,通过信息交换和共享,结合智能建筑的工程建设的一些实际时间经验,将各个具有完整功能的独立分系统组合成一个有机的整体,建立统一的网络管理平台,提高系统维护和管理的自动化水平、协调运行能力及详细的管理功能。依托于集成控制平台,可以满足园区集成管理系统的功能要求。
2.7.3 系统总体功能要求
综合集成管理平台主要功能包括:日常业务管理、综合视频监控集成、电子地图、指挥调度、入侵报警联动、统计分析、应急资源管理、智能辅助方案等。
? 日常业务管理
日常业务管理系统主要功能包括操作员管理、值班日志管理、通讯录管理等功能模块。

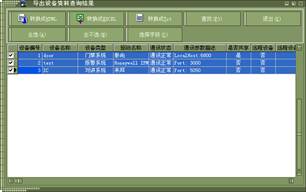

? 系统统计分析
提供统计分析功能,运用图表功能进行直观显示,支持输出报表。
对设备的工作状态、使用情况、故障率以及出入防护区的人员与车辆信息、报警信息等进行查询与统计,并提供各种形式的报表。对值班信息、入侵报警信息、出入门禁信息等进行查询统计。
系统具备分类信息检索功能,可提供自定义的按事件分类或按时间分类等不同分类方式的报表。
? 电子地图系统

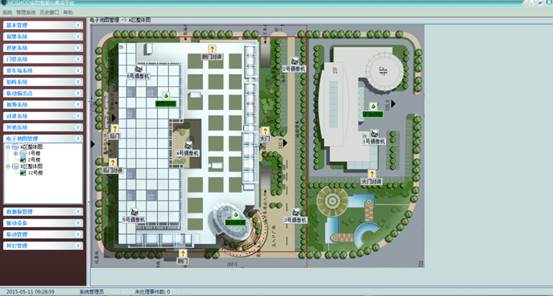

当多个区域同时有报警发生时,可在电子地图模块中配置多张地图,每张地图均可对应一个区域显示,地图上监控点、报警输入、报警输出、链接、地图元素的注释、门禁等外部设备的标示以及自定义标示,支持在地图上点击监控点直接弹出该监控点的实时画面。
电子地图数据加工
地图上元素信息的自动缩放,当调整画面大小时,地图上的元素会自动缩放,支持上级地图、前一张地图的快速切换。
有报警发生时报警点的图标闪烁,并且可以在电子地图上查看报警录像。
支持报警、门禁、监控、对讲、巡更等各子系统点位在地图上选择性显示(单子系统、部分子系统、全部子系统),支持地图上控制设备。
2.7.4 具体集成功能要求
? 系统结构图
? 视频监控管理系统
视频监控管理集成基于数字化视频监控子系统软件接口进行开发。
l 实时预览
实现按设备展开选择所需监控的视频,实现监控点自动巡视功能,对视频进行手动录像并保存在本地,支持抓拍功能,动态调节亮度、对比度、饱和度、色调等视频参数。
l 云台控制
云台镜头的全功能远程控制,放大,缩小,聚焦,支持转动速度控制,光圈放大缩小,包括云台的旋转和自动扫描、镜头的变倍变焦。
? 门禁系统集成
门禁系统集成基于门禁管理子系统软件接口进行开发。
门禁系统发生异常时,自动显示附近摄像机视频。同时通过网络推送,视频数据将在监控中心管理平台大屏幕上显示,并发出报警信号提醒操作员处理事件。
对门禁系统进行干预,即在危险发生情况下能够以高权限强制控制门禁系统开/关门,在发生火灾或自然灾害时,能实现一键开启一组门禁或所有门禁。
当人员、车辆通过门禁,视频自动记录通过门禁情况视频记录进行本地存储。以备日后统计查询及事件信息提取。
综合查询功能,可以对某一门禁的刷卡情况进行查询,可以对某一张卡或某一个人的刷卡情况进行查询,并能调出关联的视频进行查看。
? 停车场系统
人员车辆出入管理系统集成基于停车场系统软件接口进行开发。
可记录出入的记录数据,并将这些信息存储于本地数据库服务器,便于突发情况时提供方便的查询。
对某一车牌车辆卡出入情况进行查询,并能调出关联的视频进行查看。

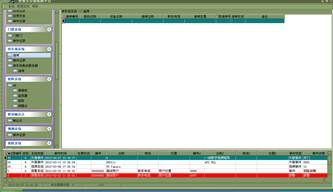

? 入侵报警联动系统
入侵报警联动系统成基于数字化视频监控子系统、防盗报警子系统、周界防范报警子系统硬件接口进行开发。
管理系统内各种报警事件及各个子系统间的联动处理,并可对报警消息进行分发及上传。支持的联动方式有客户端联动(视频图像、声光显示、信息叠加)、云台联动、通道录像、报警输出联动等方式。提供完善的报警日志管理,方便事后查询检索。
? 巡更联动系统
当巡更事件发生时(正常、退到、未到等),可联动监控系统,确认巡更员位置、身份;巡更系统以标准的软件接口模式由集成管理系统以PC-PC方式接入, 支持的联动方式有客户端联动(视频图像、声光显示、信息叠加)、云台联动、通道录像等方式。提供完善的巡更日志管理,方便事后查询检索。
? 火灾联动系统
火警联动系统成基火警子系统硬件接口进行开发。
管理警系统内各种报警事件及各个子系统间的联动处理,并可对报警消息进行分发及上传。支持的联动方式有客户端联动(视频图像、声光显示、信息叠加)、云台联动、通道录像、报警输出联动等方式。提供完善的报警日志管理,方便事后查询检索。
2.7.5 第三方软件需求
? 操作系统
开放式许可协议(包含5个客户端访问许可)。
? 数据库
SQL数据库(包含一张介质盘、15个服务器端访问许可授权)。
? Web报表软件
基于强大数据展现功能基础上,实现了表单内容和数据表的自由关联,是表数据双向流动成为可能,全面支持主流的B/S构架以及传统的C/S构架,采用主流的数据双向扩展,真正无编码形式报表;强大的报表展示功能,并提供完善的报表权限管理,报表调度管理。具有完备的报表填表功能,支持多级汇总填报。
? GIS平台软件
基于SOA的服务式GIS(Service GIS)开发平台,含空间数据库引擎SDX+;(以2CPU为计价单位);提供地图服务、空间数据访问与管理服务、智能缓存技术;支持Web客户端服务聚合功能;
组件式地理信息系统开发平台,包括核心组件、空间数据库组件、三维场景组件。
GIS平台软件需要提供原厂授权。
2.8 设备清单
2.8.1 视频监控
序号 | 项目名称 | 技术参数 | 单位 | 数量 | |
1、前端设备 | |||||
1 | 高清网络半球摄像机 | 台 | |||
2 | 高清网络彩转黑枪型摄像机 | 台 | |||
3 | 摄像设备 180度高清网络全景摄像机 | 台 | |||
4 | 摄像设备 360度高清网络全景摄像机 | 台 | |||
5 | 摄像设备 高清18倍网络球型摄像机(室外) | 台 | |||
6 | 摄像设备 130万像素红外网络枪式摄像机(含镜头) | 台 | |||
7 | 摄像设备 电梯专用摄像机 | 台 | |||
8 | 单路编码器 | 台 | |||
9 | 前端拾音设备 | 台 | |||
10 | 设备间机柜 | 台 | |||
11 | 电视监控系统调试 | 套 | |||
2、网络设备 | |||||
12 | 核心交换机 | 台 | |||
13 | 24口接入交换机 | 台 | |||
14 | 48口接入交换机 | 只 | |||
15 | 单模光纤模块 | 个 | |||
16 | 六类非屏蔽跳线 | 条 | |||
17 | 安全网关 | 台 | |||
18 | 智能防护设备 | 台 | |||
3、中心设备 | |||||
19 | NVR网络存储管理一体机 | 台 | |||
20 | 存储扩展柜 | 台 | |||
21 | 硬盘 | 台 | |||
22 | 数字视频管理平台 | 台 | |||
23 | 客户端软件 | 台 | |||
24 | 4路视频解码器 | 台 | |||
25 | 液晶拼接屏(12块46寸) | 套 | |||
26 | 37寸液晶监视器 | 台 | |||
27 | 综合管理服务器 | 台 | |||
28 | 电视墙 | 定制 | 台 | ||
29 | 操作台 | 定制 | 台 | ||
4、系统管线 | |||||
30 | 综合布线系统 双绞线敷设 管道中敷设(对以内) 4 | m | |||
31 | 系统辅材 | 批 |
2.8.2 门禁系统
序号 | 设备名称 | 说明 | 单位 | 数量 |
1 | 服务器 | 高配服务器 | ||
2 | 发卡机 | 非接触式IC卡发卡机 | ||
3 | 网络4门控制器 | 智能型网络门禁控制,门禁门出入控制 | ||
4 | 网络双门控制器 | 智能型网络门禁控制,门禁门出入控制 | ||
5 | 智能感应卡读卡器 | IC/ID卡读卡器 | ||
6 | 闭门器 | 门控设备 | ||
7 | IC/ID卡 | 非接触式IC卡 | ||
8 | 磁力锁 | 门锁设备 | ||
9 | 出门按钮 | 门控设备 | ||
10 | 门禁一卡通软件 | 管理软件,电子地图,OPC接口 | ||
11 | PC工作站 | 台 | ||
12 | 线缆及管材 | 批 |
2.8.3 报警系统
序号 | 设备名称 | 说明 | 单位 | 数量 |
1 | 报警主机 | 总线式报警主机,基本防区8个可扩展248防区 | ||
2 | 总线驱动控制器 | 双回路总线驱动 | ||
3 | 控制键盘 | 主机LCD键盘 | ||
4 | 网络通讯模块 | 与集成管理系统通讯 | ||
5 | 总线式双回路模块 | 防区扩展 | ||
6 | 总线式八回路模块 | 防区扩展 | ||
7 | 紧急按钮 | |||
8 | 门磁 | 嵌入式木门 | ||
9 | 窗磁 | 嵌入式 | ||
10 | 红外探测器 | 被动红外探测,探测范围:15米×15米 | ||
11 | 双鉴探测器 | 探测范围: 15米×15米,带微波防遮挡功能 | ||
12 | 震动探测器 | |||
13 | 声强探测器 | |||
14 | 蓄电池 | 台 | ||
15 | 声光报警器 | 只 | ||
16 | RVVP管内穿屏蔽软线 导线截面(mm2) 2х1.0 | m | ||
17 | 系统辅料 | 批 |
2.8.4 停车场及来访系统
序号 | 项目名称 | 技术参数 | 单位 | 数量 | |
1、中心部分(出入口) | |||||
1 | 系统主服务器 | ||||
2 | 备份服务器 | ||||
3 | 停车场系统软件 | ||||
4 | 工作站 | ||||
5 | 24口交换机 | ||||
2、身份查验系统 | |||||
6 | IP车牌自动识别一体机 | ||||
7 | 远距离读卡器 | ||||
8 | 支架 | ||||
9 | 出入口控制器 | ||||
10 | 车辆检测器 | ||||
11 | 地感线圈 | ||||
3、访客管理 | |||||
13 | 摄像设备 彩色CCD(含半球) | ||||
14 | 证件识别仪 | ||||
15 | 二代身份证阅读器 | ||||
16 | 发卡器 | ||||
17 | 前台访客登记模块软件 | ||||
18 | 访客管理系统软件 | ||||
19 | PC工作站 | ||||
4、线缆及管材 | |||||
20 | 线缆及管材 | ||||
5、卡片 | |||||
21 | 人员卡片 | ||||
22 | 有源卡车卡 | ||||
23 | 有源卡车卡模具 |
2.8.5 周界防范
序号 | 设备名称 | 说明 | 单位 | 数量 |
1 | 报警主机 | 总线式报警主机,基本防区8个可扩展248防区 | ||
2 | 总线驱动控制器 | 双回路总线驱动 | ||
3 | 控制键盘 | 主机LCD键盘 | ||
4 | 网络通讯模块 | 与集成管理系统通讯 | ||
5 | 总线式双回路模块 | 防区扩展 | ||
6 | 探测器固定架 | 不锈钢立柱 | ||
7 | 红外对射 | 30米 | ||
8 | 管内穿线 BV型500V 导线截面(mm2) 4 | |||
9 | 综合布线系统 双绞线敷设 管道中敷设(对以内) 25 | |||
10 | 室外接线箱 | |||
11 | 系统辅料 |
2.8.6 综合管理平台
序号 | 项目名称 | 技术参数 | 单位 | 数量 | |
1、综合集成管理平台系统 | |||||
1 | 安保集成系统 | 套 | 1 | ||
2、综合集成管理平台系统(硬件部分) | |||||
1 | 数据库服务器 | 台 | |||
2 | 应用服务器 | 台 | |||
3 | PC工作站 | 台 | |||
4 | 综合布线系统 机柜、机架 落地 | 台 | |||
5 | 辅材 | 批 |
- 上一篇:安防智能化集成平台方案(监狱/看守所/戒毒所)
- 下一篇:报警与门禁系统方案
